Статья. Качество обработанной эмали
КЛИНИКО-ЛАБОРАТОРНАЯ ОЦЕНКА КАЧЕСТВА АДГЕЗИВНЫХ ПОВЕРХНОСТЕЙ ЭМАЛИ И ДЕНТИНА В КЛИНИКЕ ОРТОПЕДИЧЕСКОЙ СТОМАТОЛОГИИ ПРИ ПРИМЕНЕНИИ БОРОВ «МонАлиТ» (Рус-Атлант)
А.А. Кунин, Б.Р. Шумилович, В.А. Кунин, Н.И. Трифонов
ГОУ ВПО «Воронежская государственная медицинская академия
им. Н.Н. Бурденко Федерального агентства
по здравоохранению и социальному развитию»,
Институт стоматологии при ВГМА им. Н.Н. Бурденко
Ввиду того, что препарирование твердых тканей зубов является одним из основных этапов ортопедического лечения дефектов зубных рядов, четкость и рациональность его осуществления неразрывно связаны с достижением, в конечном итоге, качества проводимого лечения дефектов зубных рядов, посредством изготовления и фиксации ортопедических конструкций.
Препарирование опорного зуба для изготовления несъемного протеза -это операция, проводимая на твердых тканях зуба ротационными инструментами с целью придания ему необходимой формы для качественного изготовления конкретного вида реставрации. Препарирование осуществляется с целью создания пространства, необходимого для материала будущей конструкции и придания культе зуба формы, обеспечивающей надежную фиксацию этой конструкции.
При осуществлении препарирования твердых тканей зубов в клинике ортопедической стоматологии следует руководствоваться техническими, биологическими, эстетическими, эргономическими факторами.
Технические факторы предусматривают ретенцию и резистентность к нагрузке. Понятие ретенции подразумевает собой надежное крепление к опорным зубам. Резистенция подразумевает собой способность противостояния нагрузкам в различных направлениях (вертикальном, горизонтальном или угловом). Наиболее важным моментом в целях обеспечения надежной ретенции изготовленных конструкций на опорных зубах является определение оптимальной конфигурации осуществляемого препарирования. Чем больше поверхность препарированного зуба, тем лучше ретенция. На степень ретенции влияет величина конусности поверхностей зуба, протяженность аксиальной стенки. Форма культи зуба должна исключать случайные круговые движения, что достигается созданием несимметричности ее поперечного сечения. Ретенции способствует и создание шероховатости внутренней поверхности конструкции.
Биологические факторы предусматривают защиту твердых тканей и пульпы зуба, тканей пародонта на этапах ортопедического лечения и после осуществления фиксации изготовленной конструкции. Необходимо обращать внимание на методики препарирования, отдавая предпочтение щадящим для тканей зуба, и атравматичным при осуществлении препарировании в области маргинальной десны, при создании уступа.
Эстетические факторы предусматривают границы осуществляемого препарирования на видимых участках зубного ряда.
Эргономические факторы в своей совокупности оптимальных параметров способствуют снижению затрат времени и усилий на осуществление этапа одонтопрепарирования на клиническом стоматологическом ортопедическом приеме.
В то же время, рассматривая вопросы, связанные с ортопедическим лечением дефектов зубных рядов, в частности с осуществлением такого этапа, как одонтопрепарирование, нельзя не остановиться на аспектах целесообразности депульпирования опорных зубов.
Большое количество разногласий отечественных и зарубежных ученых, практических врачей вызвано вопросом о целесообразности депульпирования зубов, которые планируется использовать в качестве опорных, при протезировании металлокерамическими, металлокомпозитными, цельнолитыми конструкциями. Имеются рекомендации о необходимости депульпирования опорных зубов перед осуществлением их препарирования. Однако, многие отечественные и зарубежные исследователи и практические врачи обоснованно возражают против девитализации зубов.
Таким образом, девитализация зубов, подвергающихся препарированию при замещении дефектов зубных рядов несъемными ортопедическими конструкциями не находит большого числа сторонников, но, вместе с тем, несоблюдение известных и общепринятых методик предосторожности не исключают травматизацию пульпы зуба и тканей пародонта. В связи с этим, является необходимым проведение защитных мероприятий различного характера по отношению к зубам после их препарирования, и использование, а также разработка новых, более щадящих инструментов и методик одонтопрепарирования.
В настоящее время на рынке присутствует огромное количество ротационного инструмента, позволяющего в той или иной мере повысить эффективность обработки твердых тканей зуба при ортопедическом лечении. Фирмой «Рус-Атлант» была представлена линия спеченных алмазных боров МонАлит различной зернистости для одонтопрепарирования в ортопедической стоматологии и обработки поверхности композитов.
Материалы и методы исследований.
Изучался характер адгезивных поверхностей 30 удаленных по различным пародонтологическим показаниям зубов. Все зубы были витальными и перед удалением препарировались под металлокерамическую коронку, из них 10 -стандартными гальваническими борами и 20 - борами МонАлит. В первой группе (контрольная группа) препарирование проводилось с соблюдением всех правил, применением боров различной абразивности в определенной последовательности при адекватном охлаждении. Во второй группе (группа исследования) для предварительной грубой обработки применялся бор «Торнадо», после чего проводилось окончательное препарирование борами с зеленой маркировкой (зернистость 150-200 мкм) и шлифование мелкозернистыми борами с красной маркировкой (зернистость 80-100 мкм). Препарирование в обеих группах пациентов проводилось наконечниками фирмы W&Н (Австрия), дентина – Synea WA 99 A 5:1, эмали – Allegra TE 98 RM. Качество адгезивных поверхностей оценивалось при помощи растровой электронной микроскопии, сканирующим микроскопом CamScan 4S (Великобритания). Так как при ортопедическом лечении происходит неравномерное препарирование твердых тканей зуба (в области уступа сохраняется преимущественно дентин, в коронковой части – эмаль), мы изучали микроструктуру эмали и дентина в соответствующих областях.
Результаты исследований и их обсуждение.
При изучении электронограмм эмали у больных контрольной группы, обращает на себя внимание значительное нарушение ее микроструктуры травматического характера обусловленное стандартным ротационным инструментом, причем объем этих нарушений увеличивается по мере увеличения количества обработанных одним бором зубов. На рис. 1-3 представлена адгезивная поверхность эмали зубов после окончательной обработки у больных контрольной группы.
Рис.4. Растровая электронная микроскопия поверхности эмали после обработки спеченным бором «Торнадо» (х10 000, CamScan 4S).
Рис.5. Растровая электронная микроскопия поверхности эмали после 10-ой обработки спеченным бором МонАлит (х10 000, CamScan 4S).
Рис.6. Растровая электронная микроскопия поверхности эмали после 20-ой обработки спеченным бором МонАлит (х10 000, CamScan 4S).
На рис. 4 отмечается наличие сколов эмали после предварительной грубой обработки бором «Торнадо». После окончательной шлифовки мелкозернистыми борами нарушение микроструктуры эмали не наблюдается даже после 10-ой обработки, и только после 20-ой обработки отмечается изменение микрорельефа поверхности и незначительные сколы.

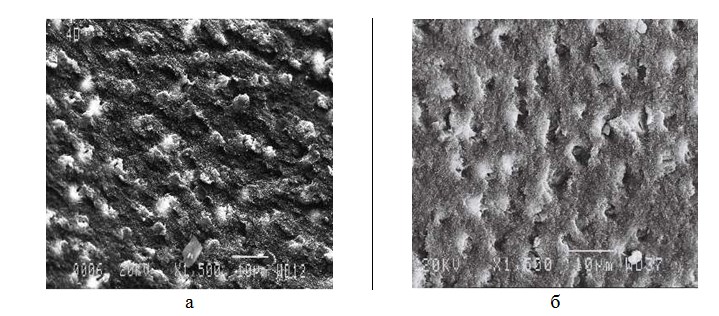

На рис. 7 представлены электроннограммы поверхности дентина после обработки стандартными и цельноспеченными борами.
Из рис. 7 следует, разница между характером адгезивных поверхностей в обеих группах не столь значительна как при исследовании эмали. На электроннограммах прослеживается микрорельеф дентина, виден «смазанный слой», который в виду преимущественного содержания органических веществ, отсвечивает в сканирующем микроскопе белым светом. Однако, следует отметить более гладкую и однородную поверхность дентина при применении боров МонАлит (рис. 7б).
Кроме того, немаловажным представляется и тот факт, что при использовании комплекта боров МонАлит время одонтопрепарирования сокращается в 2, а в отдельных случаях и в 2,5-3 раза, что не только положительно сказывается на психо-эмоциональном статусе пациента, но и значительно повышает производительность труда врача-стоматолога.
Таким образом, накопив некоторый опыт работы с спеченными борами МонАлит и на основании результатов проведенных нами исследований мы пришли к выводу, что последние позволяют изменить подход к решению следующих проблем при препарировании твердых тканей зуба:
- перегрев тканей зуба;
- грубая поверхность после препарирования;
- сколы и трещины эмали;
- большое количество времени уходящего на препарирование.
Боры «Торнадо» мы рекомендуем применять для предварительного препарирования зубов при ортопедическом лечении.
Мелкозернистые боры применяются, в зависимости от размера абразива, для основного препарирования, шлифовки поверхностей зубов и композита.
Учитывая все перечисленные факторы (высокая скорость обработки; значительный рабочий ресурс; гарантированное отсутствие перегрева, трещин и сколов и как следствие, максимальное сохранение витальности зуба), можно утверждать, что широкое применение боров МонАлит в повседневной практике позволит значительно повысить качество стоматологической помощи населению, что в итоге является главной целью каждого врача-стоматолога.
